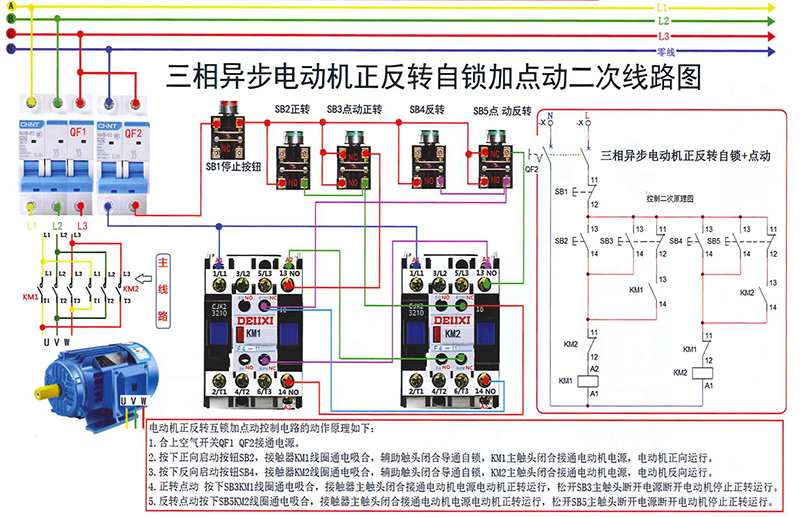

伺服电机应用教学电动机正反转互锁加点动控制电路的动作原理如下：

1、合上空气开关QF1QF2接通电源。

2、按下正向启动按钮SB2，接触器K1线圆通电吸合，辅助触头闭合导通自锁，M1主触头闭合接通电动机电源，电动机正向运行。

3、按下反向启动按钮SB4，接触器2线圈通电吸合，辅助触头闭合导通自锁，KM2主触头闭合接通电动机电源，电动机反向运行。

4、正转点动按下SB3KM1线圈通电吸合，接触器主触头闭合接通电动机电源电动机正转运行，松开SB3主触头断开电源断开电动机停止正转运行。

5、反转点动按下SB52线圈通电吸合，接触器主触头闭合接通电动机电源电动机正转运行，松开SB5主触头断开电源断开电动机停止正转运行。
