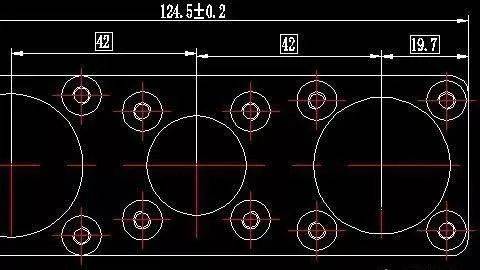

有的图纸中有的尺寸带有方框，这到底是什么意思呢，设计者到底是什么意图？

理解1：带方框的都是表示形位公差的标注，但是线型尺寸用带方框又是什么意思呢，标注了尺寸却又没有标注相应形位公差值；

理解2：我们都知道，带括号的尺寸是参考尺寸，所以也有人理解带方框的尺寸也是同一个意思，就是仅仅作为参考使用，方便加工时可以直接获取尺寸，无需额外计算；

理解3：也有人说带方框的尺寸是理论正确尺寸，而且是必须要保证的重要尺寸，带方框表示尺寸是要保证的，但具体精度由机床保证不作明确注释。

到底应该怎么理解正确呢？

上述理解1是没有依据的，因为形位公差没有这样的标注方式，不可能将尺寸值框起来表示形位公差，况且也没有标注形位公差的值；

理解2有参考意义，在机械制图的标准上确实有类似用括号括起来进行参考的标注形式，但是用方框框起来表示参考尺寸的方式却不严谨，应该是个别设计人员个人习惯用采用方框框起来表示参考尺寸；

理解3更是无法说得通，因为如果是必须保证的重要尺寸，应该标注相应的公差，由公差来约束保证尺寸准确性；

结论：实际上这种括起来的参考尺寸，并没有什么实际的意义，只能是当这个尺寸可以由其他相关尺寸得知，但是为了更直观，所以用参考尺寸标示上。但是标示上之后，成了机械制图中的封闭尺寸了，是不正确的标示方法，所以加上括号表示仅作参考之用，以其他作尺寸作为加工或检测基准。

但是如果不符合封闭尺寸的定义，就需要跟设计人员沟通下他的真实意图了，或者你看看图纸注解有没有特别说明。
