导读：我们在项目中，经常会通过PLC连接触摸屏。触摸屏就可以显示设备的状态及报警信息等。在触摸屏上显示报警信息文本有很多种方法，使用编码指令也可以达到此功能。
该任务是功能指令应用案例，使用功能指令有助于我们厘清编程思路。本任务使用了移动指令及编码指令。在实际应用中编码指令可能用的比较少，但是笔者认为只要利用好这个指令，对编程也一样会有提高。本任务要求读者掌握以下几个内容。
1.编码指令的使用
2.编码指令如何配合HMI做报警文本显示
图3-4-1 HMI画面
如图3-4-1所示在HMI的主画面通常需要显示现场设备的状态，例如：无故障、气缸1故障、气缸2故障等。
本案例需要使用的功能指令有移动指令和编码指令。其中移动指令在前面的章节中有介绍，在此不赘述，本任务主要介绍编码指令。

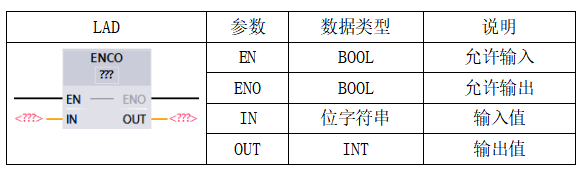

ENCO指令：将参数IN中最低有效位（为1）的对应位置值编码出来，并将结果返回给参数OUT。编码指令相关参数如下表：
注意：可以从指令框“”下拉列表中选择该指令的数据类型。

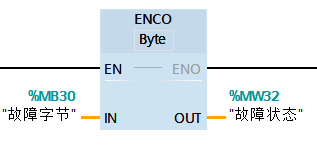

用一个例子来说明编码指令 （ENCO）的使用，梯形图如图3-4-2所示
图3-4-2

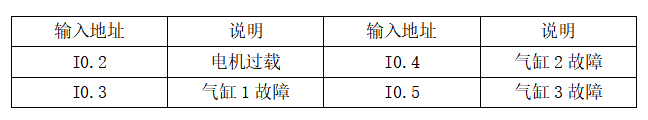

本任务的实施步骤主要分为PLC接线、IO地址分配以及程序设计思路：

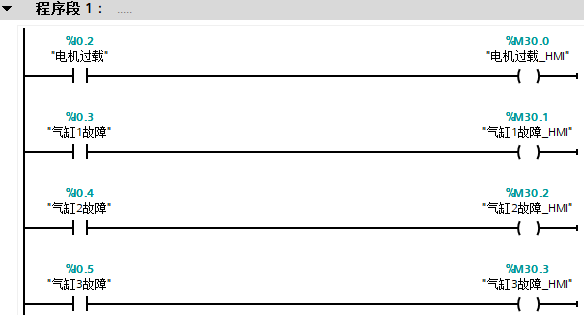

1）.使用编码指令中的一个位代表一个故障状态。

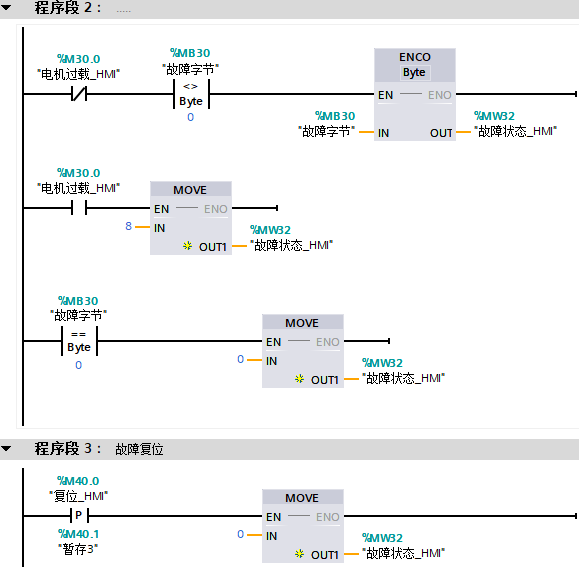

2）.结合编码后的值和HMI的显示及隐藏功能实现报警文字的显示。
3）.由于编码前的值为00000001或00000000时编码出来的值都是0，所以编程时务必要区分这两种状态。

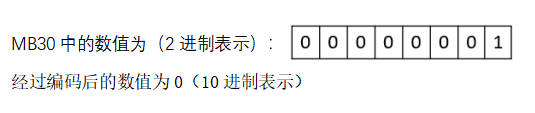

1.在本任务中，主要使用的是编码指令取出当前报警标志位。然后结合HMI的隐藏和显示功能达到显示故障文本的效果。但是值得注意的是当MB30中的数值为二进制的00000001或00000000时编码出来的值都是0。所以需要对这两种状态进行区分。
2.使用这种方式做报警显示的好处是：如果有多个报警，可以在程序中使用连续的地址做报警标志位，易于管理，例如M30.0,M30.1…。
